Módulo de Arranque (ogboot)

El módulo ogboot es el encargado de gestionar el proceso de arranque por red de los clientes de OpenGnsys, utilizando el sistema iPXE. Este componente sirve los binarios necesarios para el arranque (como undionly.kpxe o ipxe.efi), gestiona el sistema operativo ogLive, y genera instrucciones de arranque personalizadas para cada cliente en función de su configuración.

Entre sus principales características se encuentran:

Gestionar las versiones de ogLive (instalar, borrar, marcar por defecto).
Generar instrucciones de arranque personalizadas por cliente, mediante plantillas reutilizables.
Exponer archivos como ogvmlinuz y oginitrd.img por HTTP para el arranque de clientes.

La arquitectura de arranque se determina automáticamente gracias a la detección que realiza el servidor DHCP (ogDHCP) en función de la arquitectura del cliente.

Estado del módulo ogboot Desde el menú superior se puede acceder al panel de Estado Global, donde se muestra el estado actual de ogboot.

En esta vista se puede comprobar:

Uso de disco reservado para ogLive y archivos de arranque.
Estado de los servicios críticos (tftpboot y nginx).
Lista de imágenes ogLive instaladas, con su kernel, arquitectura y versión.

Gestión de ogLive

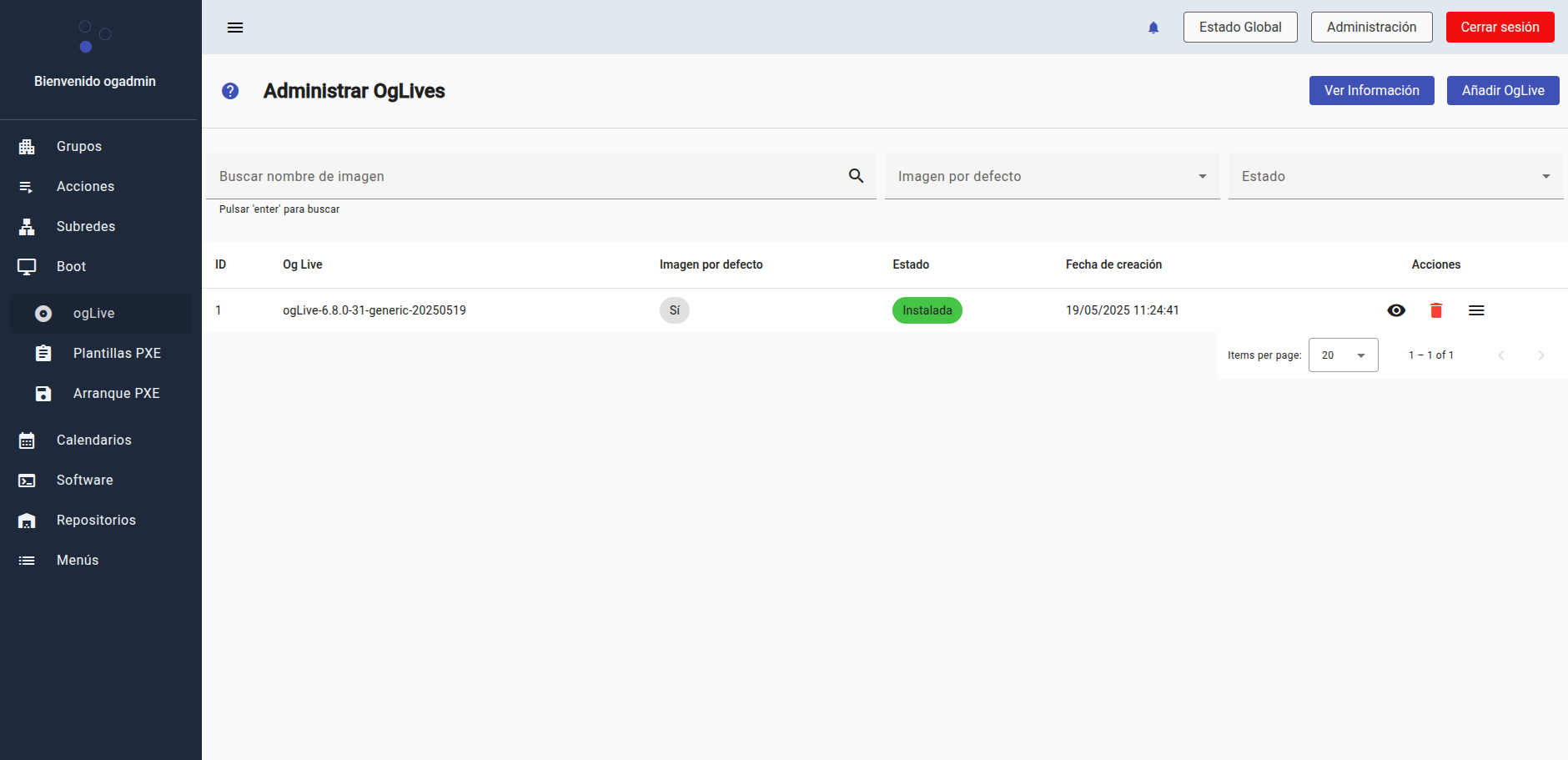

Desde la sección lateral ogLive, es posible gestionar las distintas versiones del sistema operativo que serán ofrecidas a los clientes al arrancar.

Cada entrada muestra:

Nombre de la imagen (ej. ogLive-6.8.0-31-generic-20250519)
Si está marcada como imagen por defecto
Estado de instalación
Fecha de creación

Acciones: ver detalles, eliminar, o cambiar la imagen por defecto

!!! warning nota Sólo puede haber una imagen ogLive marcada como por defecto. Esta será la usada en las plantillas de arranque cuando no se especifique una versión concreta. No es posible eliminar una imagen marcada como por defecto.

Añadir e instalar una nueva imagen ogLive

Para añadir una nueva versión de ogLive al sistema, sigue estos pasos desde el menú lateral ogLive:

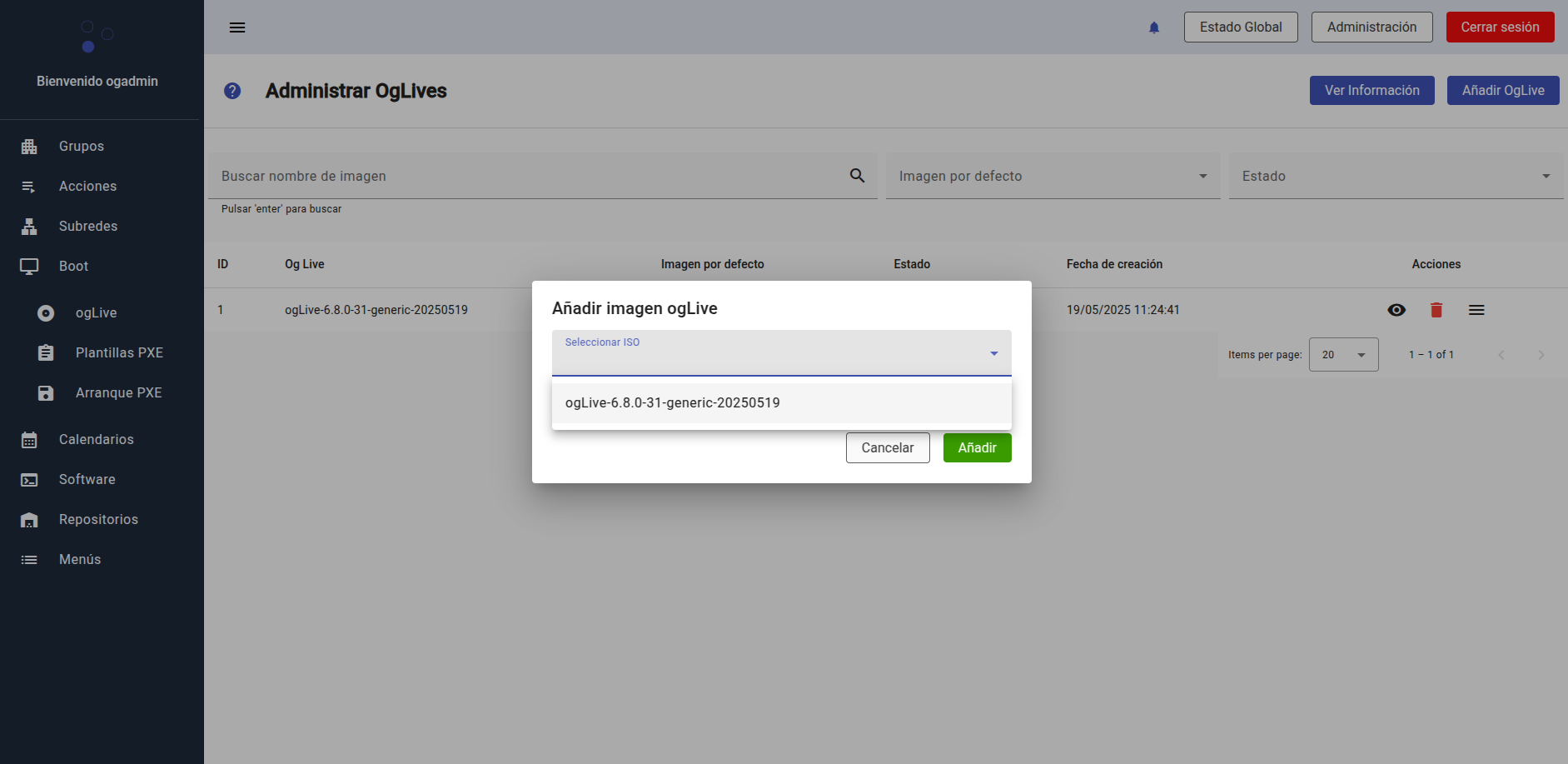

Añadir una imagen disponible Haz clic en el botón "Añadir OgLive" para seleccionar una de las imágenes detectadas en el sistema.

Se abrirá una ventana con una lista desplegable de las imágenes disponibles pero aún no registradas en la interfaz. Selecciona una y pulsa "Añadir".

Imagen añadida pero no instalada Una vez añadida, la imagen aparecerá en la lista con el estado "Sin instalar".

Desde aquí podrás visualizarla, eliminarla, o desplegar el menú de acciones para proceder a su instalación.

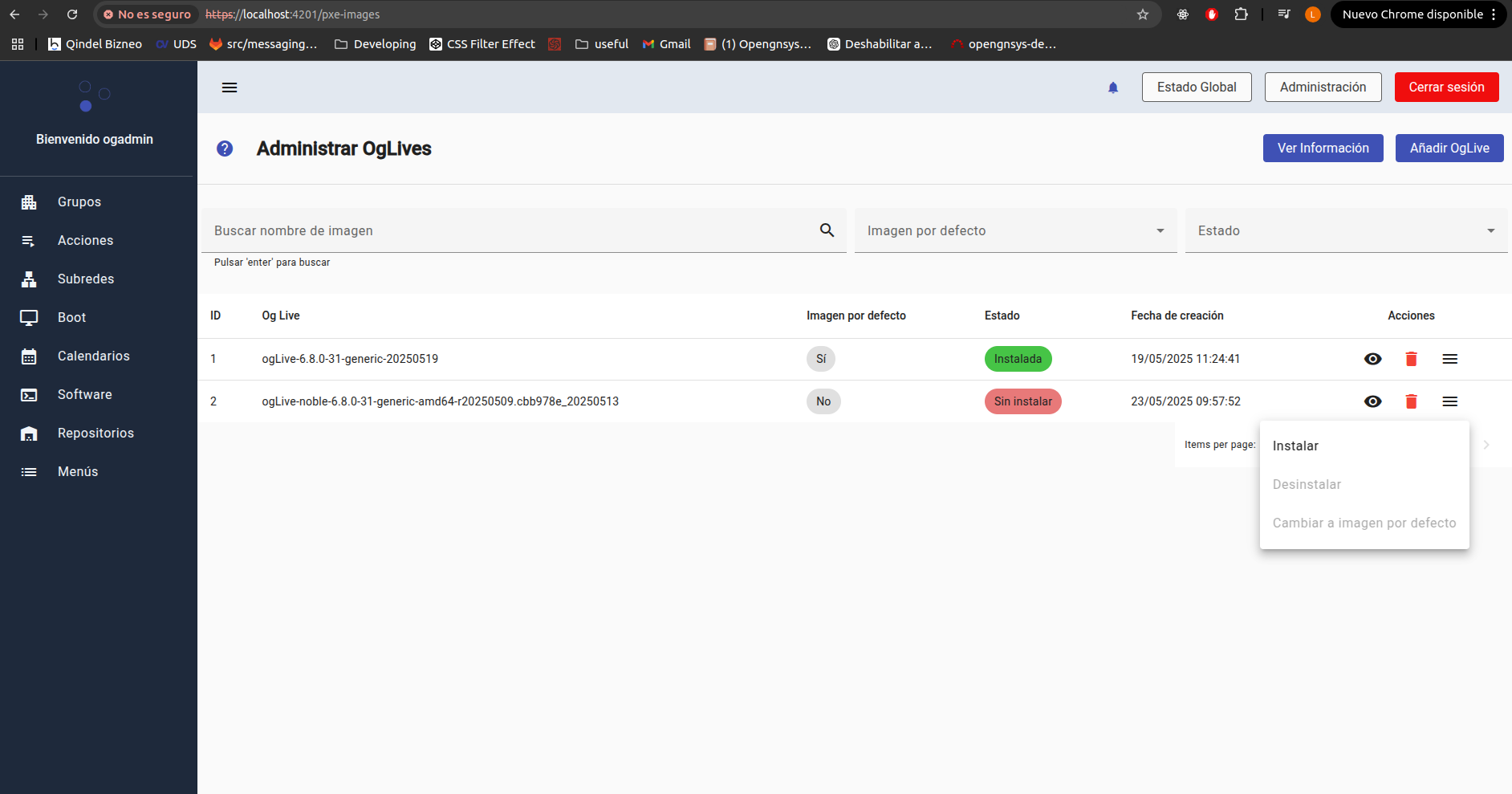

Instalar imagen ogLive Pulsa sobre el icono de acciones (≡) y selecciona "Instalar".

Esto iniciará el proceso de instalación, que registrará la imagen y la preparará para ser usada durante el arranque de los clientes.

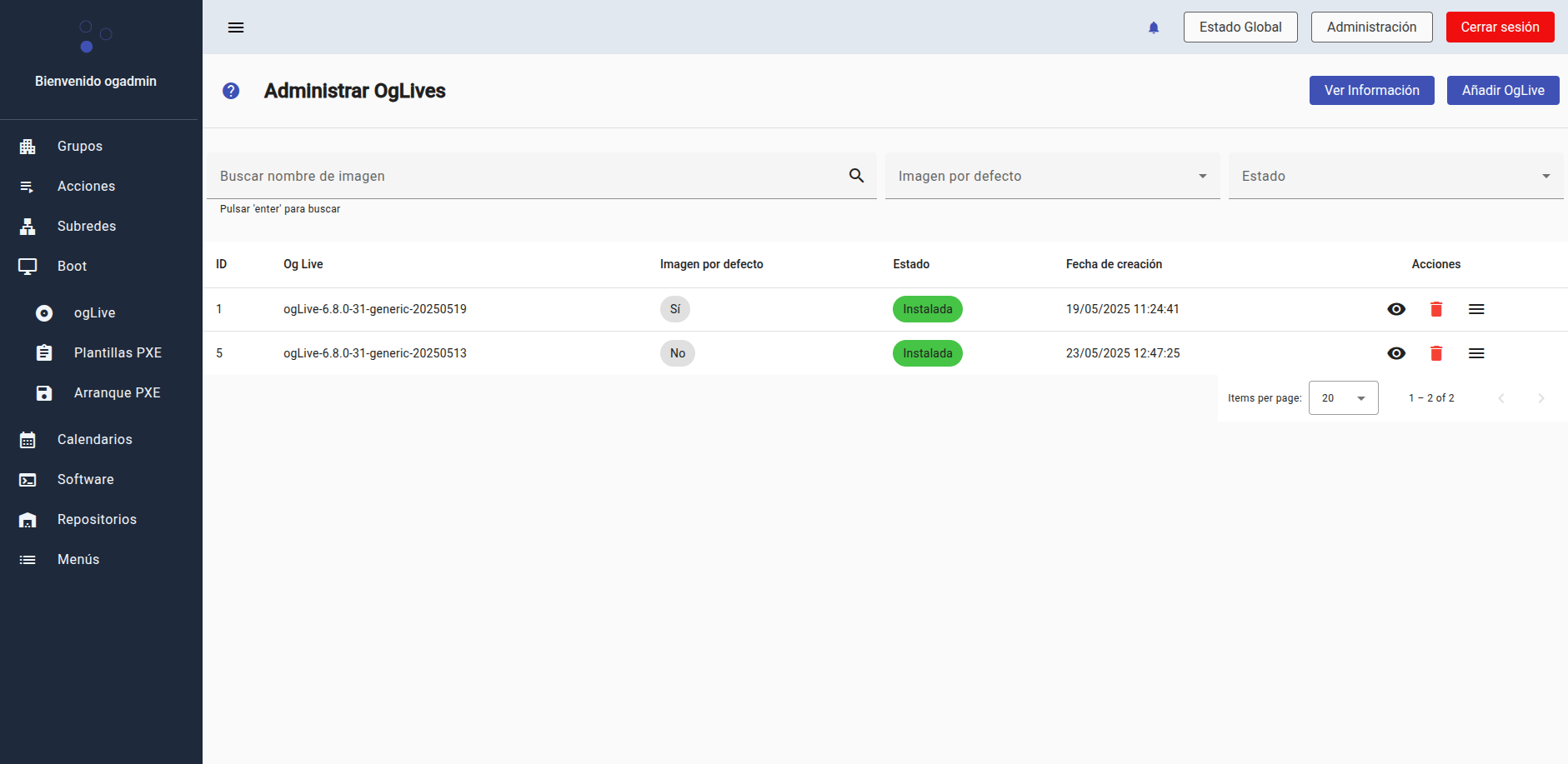

Confirmación de instalación exitosa Una vez completado el proceso, el estado pasará a "Instalada" y la imagen estará lista para usarse.

!!! note nota Puedes marcar la nueva imagen como por defecto si deseas que sea la utilizada automáticamente en las plantillas de arranque que no especifiquen una versión concreta.

Gestión de Plantillas PXE

Desde el menú lateral Plantillas PXE, se accede a la gestión de los ficheros base que definen cómo arrancará cada cliente. Estas plantillas son utilizadas para generar archivos personalizados por dirección MAC, y permiten seleccionar el método de arranque que debe usar el equipo.

En esta vista se muestra:

Nombre de la plantilla
Estado de sincronización con el sistema de archivos
Si es la plantilla por defecto
Fecha de creación
Acciones disponibles: ver, editar o eliminar

Plantillas disponibles por defecto

En el sistema vienen predefinidas varias plantillas localizadas en:

/opt/opengnsys/ogboot/tftpboot/ipxe_scripts/templates/

Las plantillas por defecto son:

Plantilla	Descripción
firstDisk	Arranca desde el primer disco del sistema
firstDisk_firstPartition	Arranca desde la primera partición del primer disco
firstDisk_secondPartition	Arranca desde la segunda partición del primer disco
firstDisk_thirdPartition	Arranca desde la tercera partición del primer disco
oglive	Arranca el sistema ogLive desde red (HTTP)
ogliveCache	Arranca ogLive desde la caché local del cliente (/opt/opengnsys/cache/oglive/)

Estas plantillas son utilizadas como base para generar archivos personalizados por cliente, sustituyendo las variables contenidas en ellas por valores concretos en función de la configuración del equipo.

Variables de las plantillas PXE

Las plantillas de arranque disponibles en ogboot contienen variables que serán sustituidas automáticamente al generar el fichero de arranque personalizado para cada cliente. Esto permite reutilizar plantillas genéricas para múltiples equipos, adaptando dinámicamente los valores.

Ejemplo de plantilla: oglive

#!ipxe
set timeout
set timeout-style hidden

set ISODIR __OGLIVE__
set default 0
set kernelargs __INFOHOST__

:try_iso
kernel http://__SERVERIP__/tftpboot/${ISODIR}/ogvmlinuz ${kernelargs} || goto fallback
initrd http://__SERVERIP__/tftpboot/${ISODIR}/oginitrd.img
boot

:fallback
echo "OgLive default"
set ISODIR ogLive
kernel http://__SERVERIP__/tftpboot/${ISODIR}/ogvmlinuz ${kernelargs}
initrd http://__SERVERIP__/tftpboot/${ISODIR}/oginitrd.img
boot

Variables disponibles

Variable	Descripción
SERVERIP	Dirección IP del servidor ogboot (servidor HTTP/TFTP que aloja el ogLive)
OGLIVE	Nombre del directorio donde está montada la imagen ogLive seleccionada
INFOHOST	Conjunto de parámetros del kernel personalizados para el cliente (IP, hostname, ogcore, ogrepo, etc.)

Estas variables se sustituyen automáticamente cuando se genera el fichero de arranque para un cliente (por ejemplo, 01-00:11:22:33:44:11) a partir de la plantilla seleccionada.

Variable especial INFOHOST

En las plantillas PXE utilizadas por ogboot, la variable INFOHOST se sustituye automáticamente por una cadena de parámetros del kernel. Estos parámetros son generados por el componente ogcore a partir de la configuración del cliente y su Unidad Organizativa.

Ejemplo de sustitución set kernelargs ro boot=oginit quiet splash irqpoll acpi=on og2nd=sqfs ogprotocol=smb ogactiveadmin=true ogdebug=true ogtmpfs=15 oglivedir=${ISODIR} LANG=es_ES.UTF-8 ip=192.168.3.11:172.17.8.35:192.168.3.1:255.255.255.0:PC11:eth0:none group=Aula_Ciencias ogrepo=172.17.8.35 ogcore=192.168.2.2 oglive=172.17.8.35 oglog=192.168.68.51 ogshare=172.17.8.35 ogprof=false hardprofile=default ogdns=192.168.3.1 vga=791

Detalle de los parámetros incluidos

Parámetro	Origen y función
ip=	Dirección IP del cliente junto con la configuración de red, en el formato: `<client-ip>:<server-ip>:<gateway>:<netmask>:<hostname>:<device>:<autoconf>`
├── client-ip	Dirección IP asignada al cliente
├── server-ip	Dirección IP del servidor ogboot (servidor TFTP/HTTP)
├── gateway	IP del router de la subred
├── netmask	Máscara de red
├── hostname	Nombre del cliente (PC11, por ejemplo)
├── device	Interfaz de red (ej. eth0)
└── autoconf	Método de configuración IP (none, dhcp, etc.)
oglivedir	Nombre del directorio ogLive que se va a utilizar
ogcore	IP del servidor ogcore
oglive	IP del servidor ogboot (donde están los oglives)
ogrepo	IP del servidor de repositorios de imágenes
oglog	IP del servidor oglog (logs centralizados)
ogshare	Dirección IP para almacenamiento compartido
group	Nombre de la Unidad Organizativa del cliente
hardprofile	Perfil hardware del cliente (default si no tiene uno asignado)
ogdns	IP del servidor DNS
ogntp	IP del servidor NTP (si está definido)
ogProxy	Dirección del proxy (si aplica)
netiface	Interfaz de red (ej. eth0)
LANG	Idioma (es_ES.UTF-8)
vga=791	Resolución de pantalla
Otros parámetros comunes	`ro boot=oginit quiet splash irqpoll acpi=on og2nd=sqfs ogprotocol=smb ogtmpfs=15`
