Documentación: Ocore y Oggui

Escenario

Queremos dar de alta un ordenador en el sistema y configurarlo para que pueda arrancar mediante PXE en una subred nueva. Este es el escenario:

  • Ordenador:

    • MAC Address: 00:50:56:1e:9f:11
    • Nombre: pc11
    • Dirección IP: 192.168.3.11

  • Subred:

    • Dirección: 192.168.3.0
    • Máscara de red: 255.255.255.0

  • Servidor de arranque:

    • next-server: 172.17.8.37 (componente ogboot que aloja los ficheros de arranque)
    • Fichero de arranque: undionly.kpxe

El objetivo es crear la subred 192.168.2.0/24, añadir el ordenador pc11 a esta subred con la IP 192.168.3.11 y crear el fichero de arrnque personalizado a pc11 a partir de la plantilla PXE ogLive.

Dar de alta ordenador

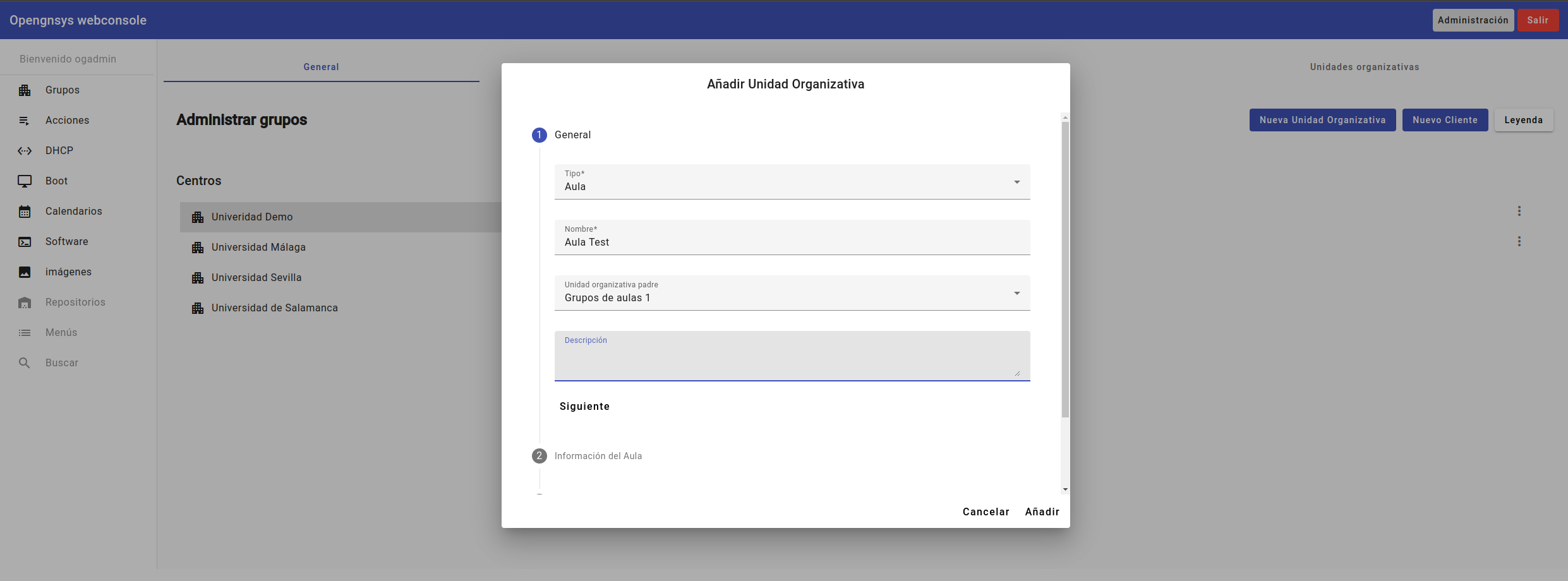

Crear una Unidad Organizativa (Aula)

  1. En la pantalla de Administrar grupos, haz clic en Nueva Unidad Organizativa.
  2. En el formulario:
    • Selecciona el Tipo como Aula.
    • Asigna un Nombre al aula, como Aula Test.
    • Elige una Unidad Organizativa Padre, por ejemplo, Grupos de aulas 1.
  3. Haz clic en el botón Siguiente.

Menú de centros

Crear aula

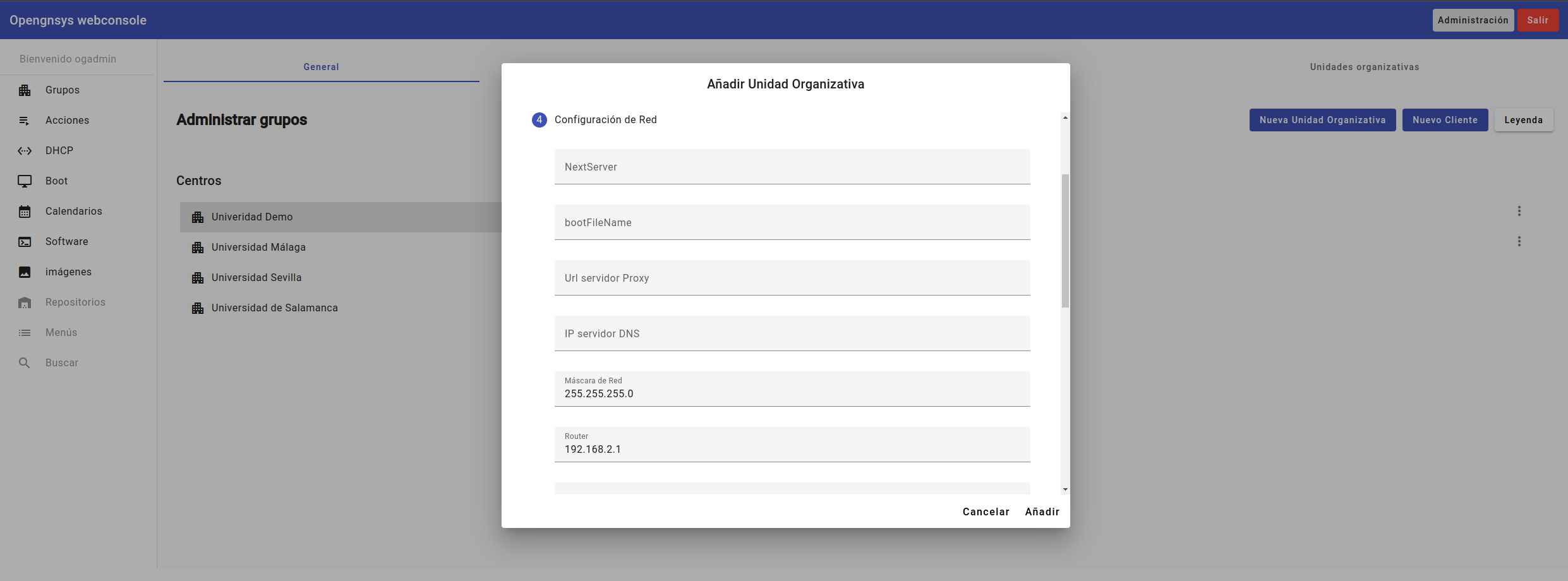

  1. En el siguiente paso del formulario de la Unidad Organizativa, configura los parámetros de red. Estos parámetros serán usados mas adelante como parámetros del Kernel cuando creemos los ficheros de arranque de los PCs que estén en esa aula:
    • Máscara de Red: Configura la máscara de subred, como 255.255.255.0.
    • Router: Especifica la puerta de enlace predeterminada de la subred (por ejemplo, 192.168.2.1).
  2. Haz clic en Añadir para crear la unidad organizativa.

Configuración de red del aula

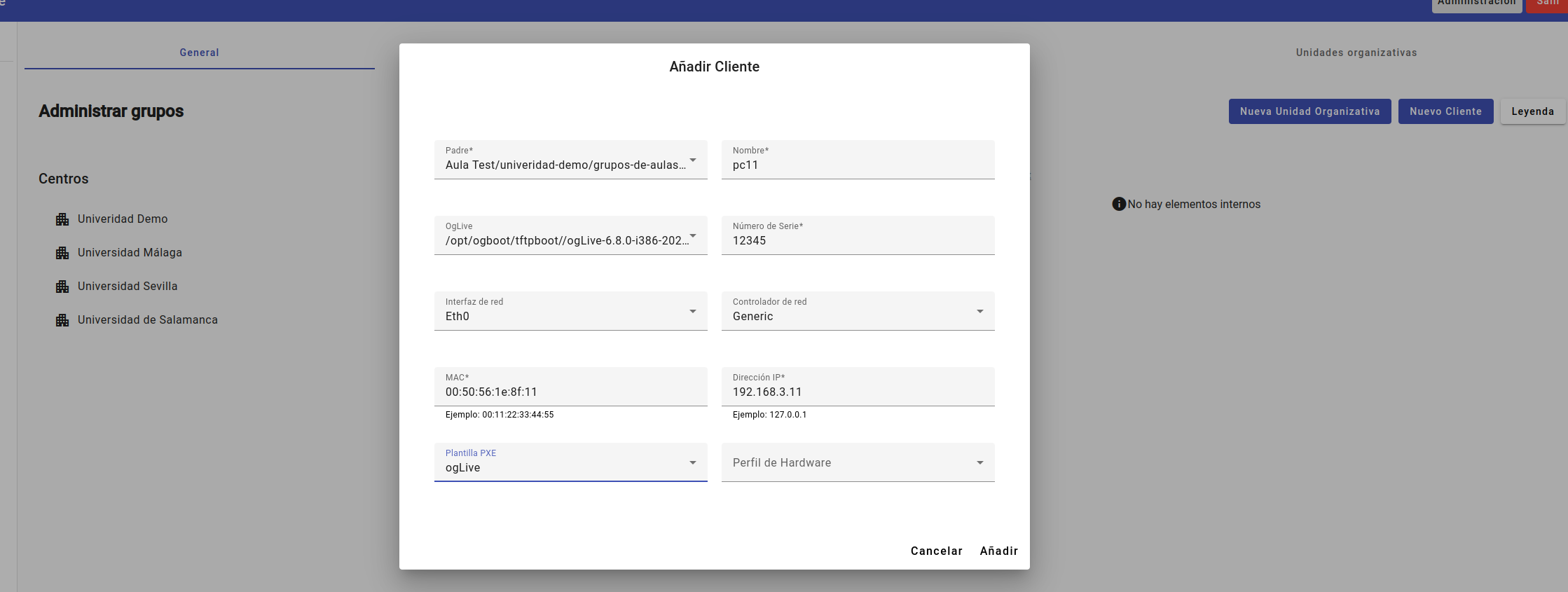

Añadir un Nuevo Ordenador

  1. En la pantalla de Administrar grupos, haz clic en Nuevo Cliente.
  2. Completa los siguientes campos:
    • Padre: Selecciona la Unidad Organizativa creada anteriormente (por ejemplo, Aula Test).
    • Nombre: Nombre del ordenador pc11.
    • MAC: Dirección MAC del cliente 00:50:56:1e:8f:11.
    • Dirección IP: IP en la subred configurada 192.168.2.11.
    • Plantilla PXE: Selecciona la plantilla PXE asociada ogLive para el arranque por Oglive.
    • Interfaz de red: Interfaz de red del cliente (por ejemplo, Eth0).
    • Controlador de red: por ejemplo, Generic.
  3. Haz clic en Añadir para guardar el ordenador.

Crear un ordenador

Crear una Nueva Subred

El objetivo es crear una subred en el sistema y sincronizarla con el componente ogdhcp, que utiliza Kea DHCP para gestionar las configuraciones de red.

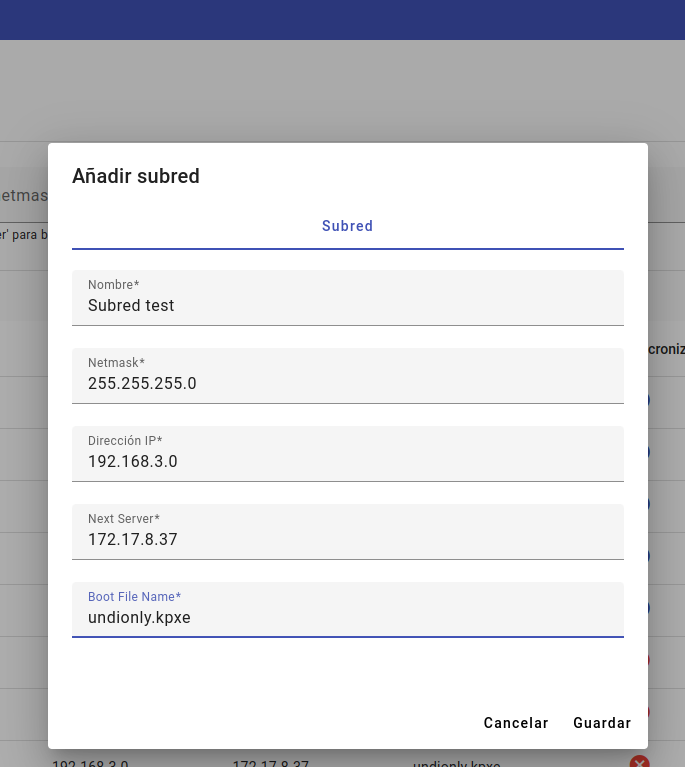

Crear la Subred

  1. Ve a la sección Administrar Subredes.
  2. Haz clic en el botón Añadir Subred.
  3. En el formulario de creación de subred, completa los siguientes campos:
    • Nombre: Asigna un nombre identificativo Subred test.
    • Netmask: Especifica la máscara de subred 255.255.255.0.
    • Dirección IP: Configura la dirección base de la subred 192.168.3.0.
    • Next Server: Ingresa la IP del servidor de arranque 172.17.8.37.
    • Boot File Name: Establece el nombre del archivo de arranque PXE undionly.kpxe.
  4. Click en Guardar para crear la subred en la base de datos del sistema.

Crear una subred

Una vez creada, la subred aparecerá en la lista con el estado de No sincronizada. Esto indica que la subred se ha registrado en la base de datos, pero aún no se ha dado de alta en el servicio Kea DHCP.

Subred creada sin sincronizar

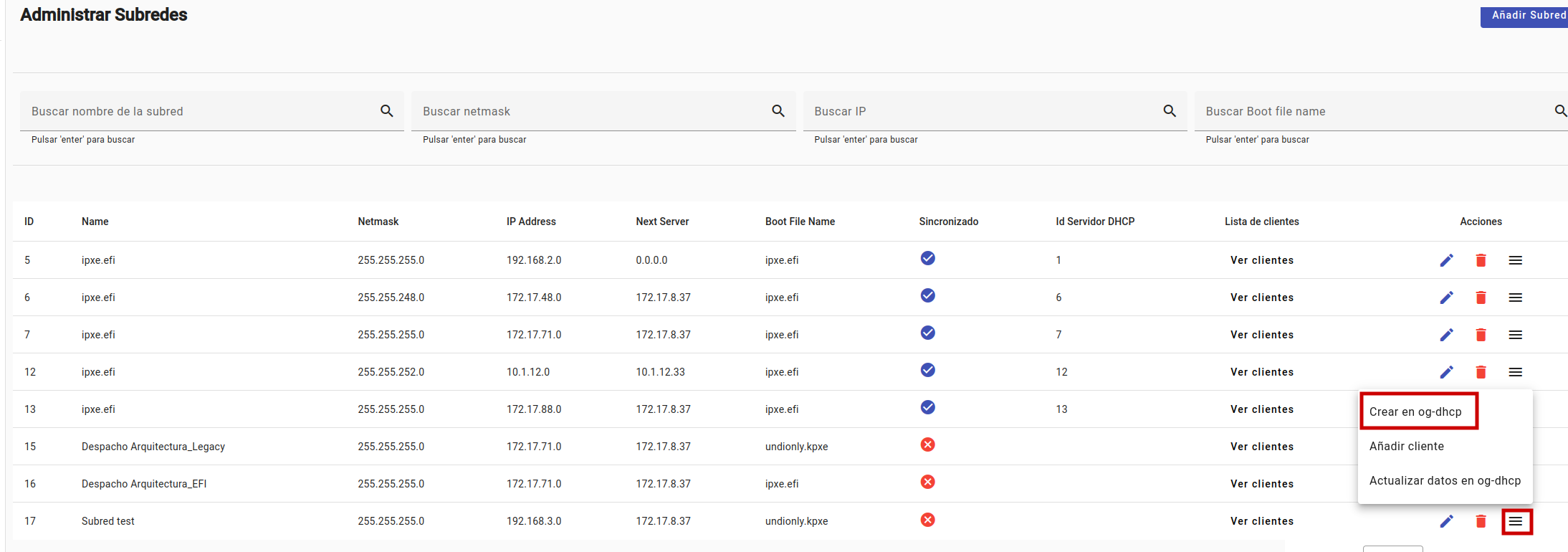

Sincronizar la Subred con Kea DHCP

  1. En la lista de subredes, localiza la nueva subred.
  2. Haz clic en el botón de acciones (icono de menú) y selecciona Crear en og-dhcp.
  3. Esto enviará la configuración de la subred al componente ogdhcp, que actualizará el servicio Kea DHCP.

Sincronizar subred

Subred Sincronizada

Una vez sincronizada, la subred aparecerá con el estado de Sincronizada en la lista (tendrá un icono ✔️). Esto indica que la configuración se ha aplicado correctamente en el servicio Kea DHCP.

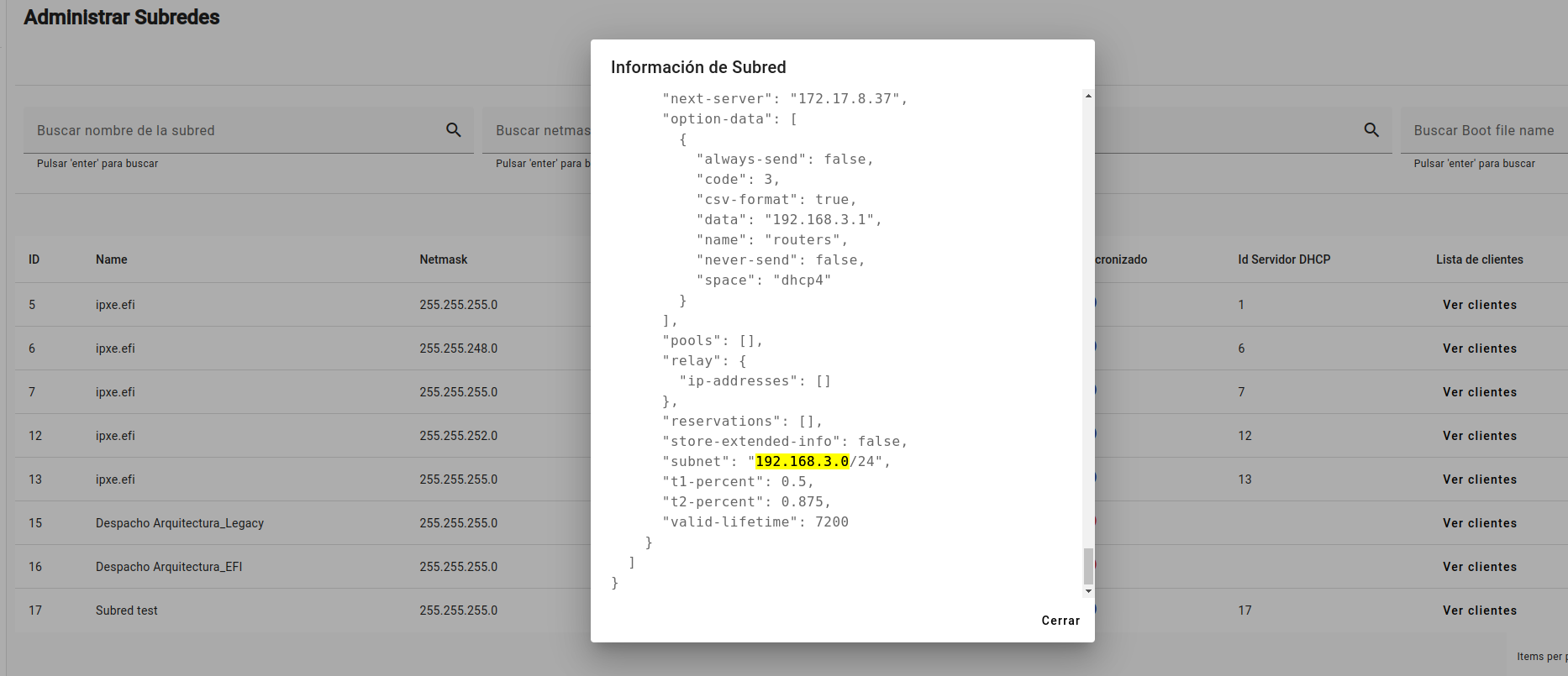

Puedes ver la configuración que se ha creado en kea dhcp pulsando Información en servidor ogDHCP (arriba de todo) y pulsando Ver informacion

Subred KEA

Añadir Cliente a una Subred

El objetivo es agregar un PC a una subred específica que ya esté registrada y sincronizada con el componente ogdhcp.

Añadir cliente a la Subred

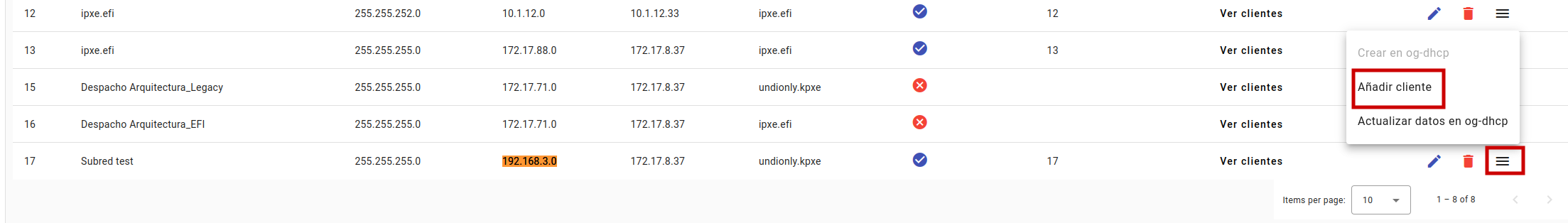

  1. En la lista de subredes, busca la subred a la que deseas añadir el cliente 192.168.3.0.

  2. Verifica que la subred esté Sincronizada (icono de estado con un ✔️). Si no está sincronizada, realiza el proceso de sincronización previamente.

  3. Haz clic en el botón de acciones (icono de menú) para la subred seleccionada.

  4. En el menú desplegable, selecciona Añadir cliente.

Subred sincronizada

  1. En el formulario:
    • Busca el nombre del cliente pc11.
    • Verifica que el cliente aparece en la lista de Clientes seleccionados.
  2. Click en el botón Añadir

Añadir cliente a la subred

  1. Puedes ver la configuración actualizada de kea con el nuevo cliente en Información en servidor ogDHCP (arriba de todo) y pulsando Ver informacion

Cliente KEA

Crear un Fichero de Arranque PXE

El objetivo es generar un fichero de arranque personalizado para el cliente pc11, utilizando una plantilla PXE definida, la OgLivepara que arranque por Oglive.

Crear el Fichero de Arranque

  1. Ve a la sección Plantillas PXE en el menú de Boot.
  2. Localiza la plantilla ogLiveque vamos a usar, asignada previamente cuando creamos al cliente pc11.
  3. Haz clic en el botón del icono de ordenador.

Plantillas PXE

  1. Busca el cliente pc11.

  2. Click al botón de sincronizar datos (las dos flechas circulares)

Netboot avanzado

  1. Verás que que el icono del ordenador del pc11 estará en verde. ESo quiere decir que se ha creado el fichero de arranque en ogboot correctamente

Fichero PXE creado
